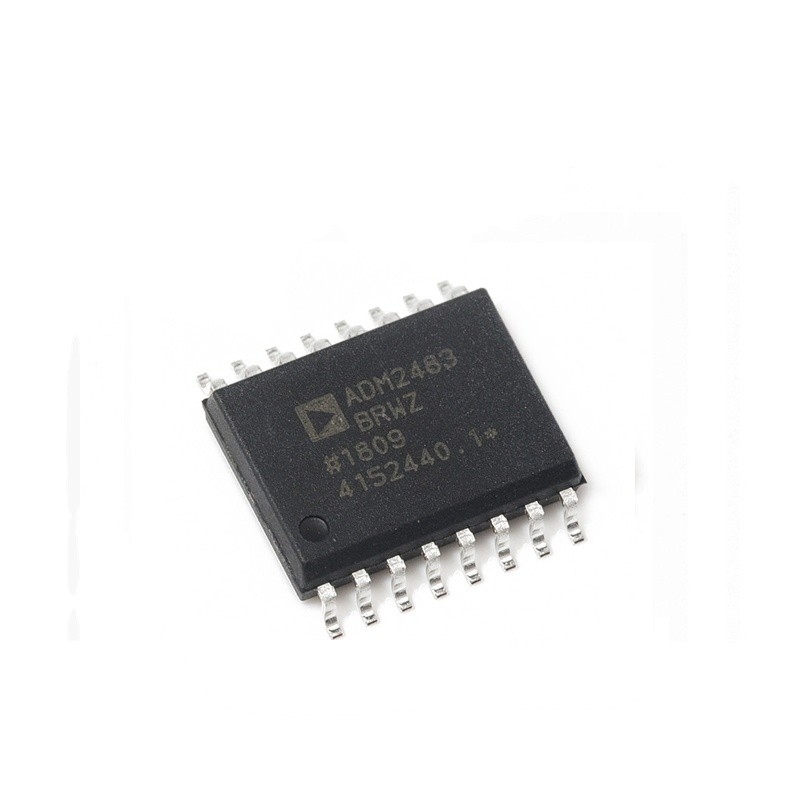

El transceptor de bus diferencial ADM2483 es un componente integrado, galvánicamente aislado, diseñado para la comunicación de datos bidireccional en líneas de transmisión de bus multipunto balanceadas. Cumple con ANSI EIA/TIA-485-A e ISO 8482: 1987(E). Utilizando la tecnología iCoupler de Analog Devices, el ADM2483 combina un aislador de 3 canales, un controlador de línea diferencial de tres estados y un receptor de entrada diferencial en un solo paquete. El lado lógico del dispositivo se alimenta con una fuente de 5 V o 3 V, y el lado del bus utiliza solo una fuente de 5 V. El ADM2483 tiene una velocidad de respuesta limitada para reducir las reflexiones con líneas de transmisión terminadas incorrectamente. La velocidad de respuesta controlada limita la velocidad de datos a 500 kbps. La impedancia de entrada del dispositivo es de 96 kΩ, lo que permite hasta 256 transceptores en el bus. Su controlador tiene una función de habilitación activa alta. Las salidas diferenciales del controlador y las entradas diferenciales del receptor están conectadas internamente para formar un puerto de E/S diferencial. Cuando el controlador está deshabilitado o cuando VDD1 o VDD2 = 0 V, esto impone una carga mínima en el bus. También se proporciona una función de deshabilitación del receptor activa alta, que hace que la salida de recepción entre en un estado de alta impedancia. Las entradas del receptor tienen una verdadera función a prueba de fallos que garantiza un nivel de salida del receptor lógico alto cuando las entradas están abiertas o en cortocircuito. Esto garantiza que las salidas del receptor estén en un estado conocido antes de que comience la comunicación y en el punto en que finaliza la comunicación.
