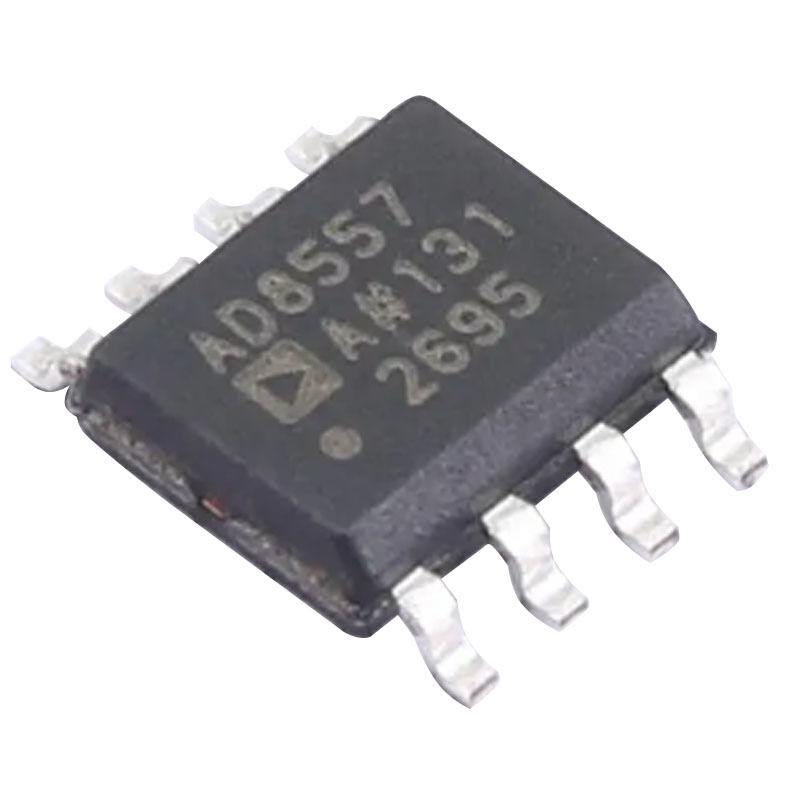

Amplificador de Señal de Sensor Digital Programable AD8557ARZ-REEL7

El AD8557 es un amplificador de señal de sensor de deriva cero que presenta ganancia programable digitalmente y capacidades de compensación de salida. Este amplificador está diseñado para convertir de manera fácil y precisa las salidas variables de sensores de presión y puentes extensométricos en rangos de voltaje de salida definidos, al tiempo que amplifica con precisión numerosas otras salidas de sensores diferenciales o de un solo extremo. Empleando tecnología patentada de bajo ruido auto-cero y DigiTrim, el AD8557 ofrece una solución de procesamiento de señal precisa y flexible dentro de un paquete compacto. La ganancia se puede programar digitalmente en un amplio rango de 28 a 1300 a través de una interfaz de datos serial. El ajuste de ganancia se simula completamente en circuito antes de ser programado permanentemente utilizando tecnología confiable de fusibles de polisilicio. El voltaje de compensación de salida es de manera similar programable digitalmente y proporcional al voltaje de suministro. Más allá de su voltaje de compensación de entrada excepcionalmente bajo, deriva del voltaje de compensación de entrada y relaciones de rechazo de modo común (CMRR) de CC y CA extremadamente altas, el AD8557 incorpora una fuente de corriente pull-up en los pines de entrada y una fuente de corriente pull-down en el pin VCLAMP. La limitación de salida a través de un voltaje de referencia externo permite que el AD8557 impulse de manera segura y precisa convertidores analógico-digitales (ADC) de bajo voltaje. Cuando se utiliza con un ADC que comparte el mismo suministro que la referencia, la precisión del sistema no se ve afectada por las variaciones normales del voltaje de suministro. La resolución del ajuste del voltaje de compensación de salida es mejor que el 0,4% de la diferencia entre VDD y VSS. El bloqueo del ajuste fino después del ajuste de ganancia y compensación garantiza aún más la confiabilidad en campo. El AD8557 opera en un rango de temperatura de -40 °C a +125 °C. Este dispositivo se alimenta con un solo voltaje de suministro que varía de 2,7 V a 5,5 V y está disponible en un paquete SOIC de 8 pines y un paquete LFCSP de 4 mm × 4 mm y 16 pines.

Características del producto

Voltaje de compensación ultra bajo: Máximo 12 µV en todo el rango de temperatura
Deriva de voltaje de compensación de entrada ultra baja: Máximo 65 nV/°C
Alta relación de rechazo de modo común: Mínimo 96 dB
Ganancia y voltaje de compensación de salida programables digitalmente
Rango de ganancia de 28 a 1300
Cumple con los requisitos de aplicaciones automotrices
Interfaz serial de bus único
Estable con cualquier carga capacitiva
Paquetes SOIC y LFCSP
Rango de voltaje de operación de 2,7 V a 5,5 V

Aplicaciones

Sensores automotrices
Sensores de presión y posición
Detección de corriente de precisión
Amplificadores de termopar
Balanzas industriales
Gal gas de deformación
